一、概述（LYBDS8000B电力行业新产品“变压器铁芯成分分析仪"十余年研发生产经验）

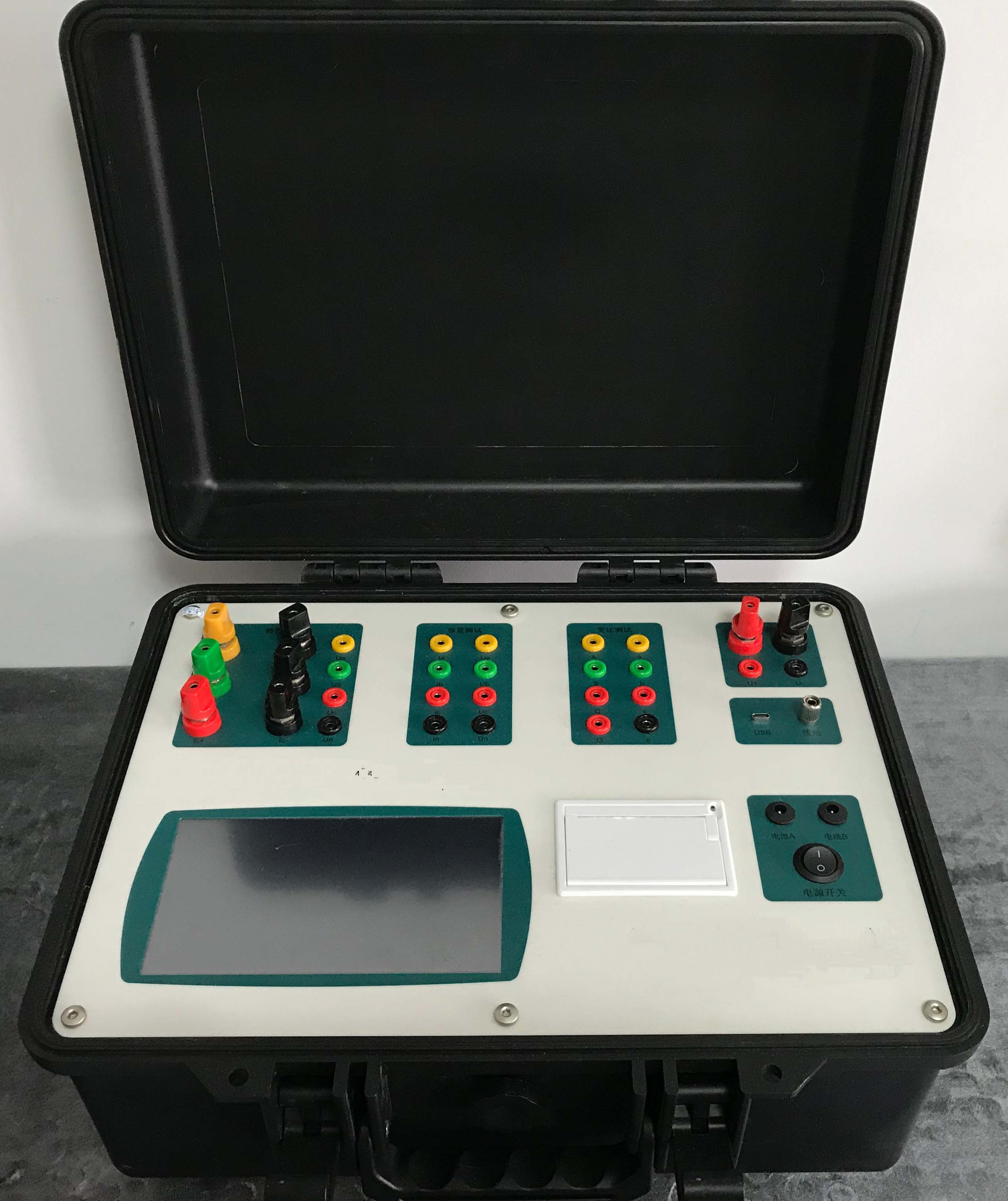

变压器材质分析仪（触摸屏版）是我公司研发人员在原我司变压器容量测试仪基础上升级而成。延续了我司原仪器的体积小巧、操作简单、使用方便等优点，并全面升级了内部处理器、数据采集系统、国标数据，使仪器可用范围更宽，测试精度更高。

本仪器包含了变压器容量、变压器空载损耗、变压器负载损耗以及其代号水平判定等功能。仪器内部自带高效能可充电电池，无需外接电源即可工作。电池一次全部充电可连续测量100台套以上的变压器。此外，仪器内可提供三相精密50Hz正弦波交流测试电源，在测量变压器容量及变压器负载损耗时不需要外接三相测试电源及调压器、升流器等辅助设备，从而大大提高了您的工作效率。

本仪器为多功能测量仪器，相当于往常四种测试仪器：即有源变压器容量测试仪+变压器特性参数测试仪+变压器直流电阻测试仪+变压器材质分析仪。它可对多种变压器的材质、容量、型式、空载电流、空载损耗、负载损耗、阻抗电压、直流电阻等一系列工频参数进行精密的测量。

本产品具有体积小、重量轻、测量准确度高、稳定性好、操作简单等诸多优点。全部可以取代以往利用多表法测量变压器损耗和容量的方法，接线更简单，测试、记录更方便，使您的工作效率得到了大幅度的提升。

功能特点

采用ARM+FPGA+ADC模式，并配以RT-Thread实时操作系统，仪器系统更稳健，测量精度更高。

7寸彩色高亮液晶，触摸屏，Win8风格界面，中文输入，全中文菜单。

具有完善电子帮助，各项操作均有接线图和文字描述，操作直观简单。

内置大容量存储器，USB口通讯，现场测试数据均可保存，根据客户需要可以将数据上传到PC机。

具有程序远程升级功能，根据客户要求可以远程升级仪器程序。

在各测试界面下均可以观察实时电压通道、电流通道的情况。

可以提供各变压器特性测试时电压、电流通道的谐波情况，并用柱状图显示。

通过单一界面实时显示测试电路的电压、电流、频率、功率因数、有功功率、无功功率、视在功率，并可以绘制向量图，以便于判断现场接线情况。

标配特制现场低压短接线，无需螺丝和扳手，可牢固短接被测变压器接线柱，方便现场测试。

可现场测量多种配变、电变变压器容量，无需另配电源，检测更方便、更快捷

结合外配电源以及调压、升压、升流等设备，可测量各种变压器的空载电流、空载损耗、阻抗电压、负载损耗等变压器特性数据

所有测试结果均自动进行了相关校正。您只需输入相关参数（如温度、空载校正系数等），仪器即可自动进行诸如：波形畸形校正、温度校正、非额定电压校正、非额定电流校正等多种校正，使测试结果准确度更高

变压器特性测量中，电压大量程可达750V，电流大量程达100A，且内部配有保护电路。测量时不用切换档位既可保证测量精度，更不用担心因档位选错而烧坏仪器

变压器特性测试时，电压、电流量程均可以非常灵活、简便的进行扩展，只需简单的通过外接电压互感器、电流互感器即可，大大加宽了仪器的测试范围

根据测试结果中的空载、负载损耗，可自动推定三相油浸式配变、电变变压器的性能水平，供工作人员现场参考。

直阻测试提供6档输出电流选择，可以输出10A电流。

参数设置更加完善，可以设置变压器的测试绕阻、分接位置、测试相别、试品温度、折算温度值等。

具有音响放电报警，减少误操作。

二、变压器试验术语与定义（LYBDS8000B电力行业新产品“变压器铁芯成分分析仪"十余年研发生产经验）

本仪器所遵循的国家相关标准有：

《GB 1094.1-2013 电力变压器 第1部分：总则》

《GB 1094.5-2008 电力变压器 第5部分：承受短路的能力》

《GB/T6451-2008 三相油浸式电力变压器技术参数和要求》

《JBT 10318-2002 油浸式非晶合金铁心配电变压器 技术参数和要求》

《GB/T 10228-2008  干式电力变压器技术参数和要求》

《GBT 22072-2008 干式非晶合金铁心配电变压器技术参数和要求》

《JB/T 3837-2010变压器类产品型号编制方法》

由于变压器材质测试、容量测试以及特性试验等都是比较专业的试验，在试验测试中，相关设置内容和测试结果项目比较多。而且由于历史原因，同一测试内容各地叫法不一，为了您能更方便对变压器容量测试和特性测试有一个全面的了解，特将一些会用到的变压器试验术语和定义列在下面。以下内容均摘录自《GB 1094.1-2013》等国家标准。

1、分接

    在带分接绕组的变压器中，该绕组的每一个分接连接均表示该分接的绕组有一个确定的有效匝数，也表示该分接绕组与任何其他绕组不变的绕组间有一确定的匝数比。

2、主分接

    与额定参数相对应的分接。特殊说明，空负载损耗以及空载电流等参数均表示的时被测变压器处于主分接时的数据(但另指定其他分接时除外)。

3、有载分接开关

    适合于在变压器励磁或负载下进行操作的用来改变变压器绕组分接连接位置的一种装置。

4、无励磁分接开关

    适合于只在变压器无励磁(与系统隔离)时进行操作的用来改变变压器绕组分接连接位置的一种装置

5、空载损耗(俗称：铁损、铁芯损耗)

    当额定频率下的额定电压（分接电压）施加到一个绕组的端子上，其他绕组开路时吸取的有功功率。

6、空载电流

   当额定频率下的额定电压(分接电压)施加到一个绕组的端子上，其他绕组开路时流经该绕组线路端子的电流方均根值。

   注1：对于三相变压器，是流经三相端子电流的算数平均值。

   注2：通常用占该绕组额定电流的百分数来表示。对于多绕组变压器，是以具有额定容量的那个绕组为基准的。

7、负载损耗(又称：短路损耗；俗称：铜损)

    在一对绕组中，当额定电流流经一个绕组的线路端子，且另一绕组短路时在额定频率及参考温度下所吸取的有功功率。此时，其他绕组(如果有)应开路。

    注1：对于双绕组变压器，只有一对绕组组合和一个负载损耗值。

          对于多绕组变压器，具有与多对绕组组合相对应的多个负载损耗值。整台变压器的总负载损耗值与某一指定的绕组负载组合相对应。

    注2：当绕组组合中两个绕组的额定容量不同时，其负载损耗以额定容量小的那个绕组中的额定电流为基准，而且应指出参考容量。

8、总损耗

    空载损耗与负载损耗之和。

9、短路阻抗(也称：阻抗电压)

    通常情况下，短路阻抗为一对绕组的短路阻抗

    在额定频率及参考温度下，一对绕组中某一绕组端子之间的等效串联阻抗Z=R+jX(Ω)。确定此值时，另一绕组的端子短路，而其他绕组(如果有)开路。对于三相变压器，表示为每相的阻抗(等值星形联结)。

注1：对于带分接绕组的变压器，短路阻抗是指指定分接的。如无另行规定，则是指主分接的。

注2：此参数可用无量纲的相对值来表示，即表示为该对绕组中同一绕组的参考阻抗Zref的分数值z。用百分数表示：式中：公式对三相和单相变压器都适用。

U——Z和Zref所属绕组的电压（额定电压或分接电压）；

Sr——额定容量基准值。

此相对值也等于短路试验中为产生相应额定电流（或分接电流）时所施加的电压与额定电压（或分接电压）之比。此电压称为该对绕组的短路电压。通常用百分数表示。

三、技术参数(LYBDS8000B电力行业新产品“变压器铁芯成分分析仪"十余年研发生产经验

1、内置电源输出范围

   电压：0～10V

   电流：0～10A

2、特性通道测试量程及精度

   电压量程：AC 750V。精度，±0.2%（F.S）±1个字

   电流量程：AC100A。精度，±0.2%（F.S）±1个字

直阻测试量程

0.001Ω-0.1Ω        （10A）

0.03Ω-1Ω           （5A）

0.06Ω-5Ω           （1A）

0.1Ω-50Ω           （200mA）

0.3Ω-200Ω          （40mA）

100Ω-100kΩ         （<5mA)

直阻测试准确度

0.2%±2μΩ

分辨率

   0.1μΩ

功率及其他指标测量精度

   功率：   ±0.5%（F.S）（CosΦ>0.1）,

±1.0%（F.S）（0.02<CosΦ<0.1）

   空（负）载损耗测量：±2%（0.1≤CosΦ≤1）

7、变压器容量测试范围

       6.3~125000KVA

8、工作温度

  -20℃～+60℃

9、充电器电源要求

    市电 AC160V～265V

10、绝缘度

  ⑴、容量测试、电压、电流输入点对机壳的绝缘电阻≥100MΩ

  ⑵、充电电源输入对机壳之间承受工频2KV（有效值），测试时长1分钟

11、体积

   40cm×30cm×19cm

12、重量

    5㎏
