一、概述（LYHL-V电力每日要闻“手持回路电阻仪"快捷简便，性能稳定）

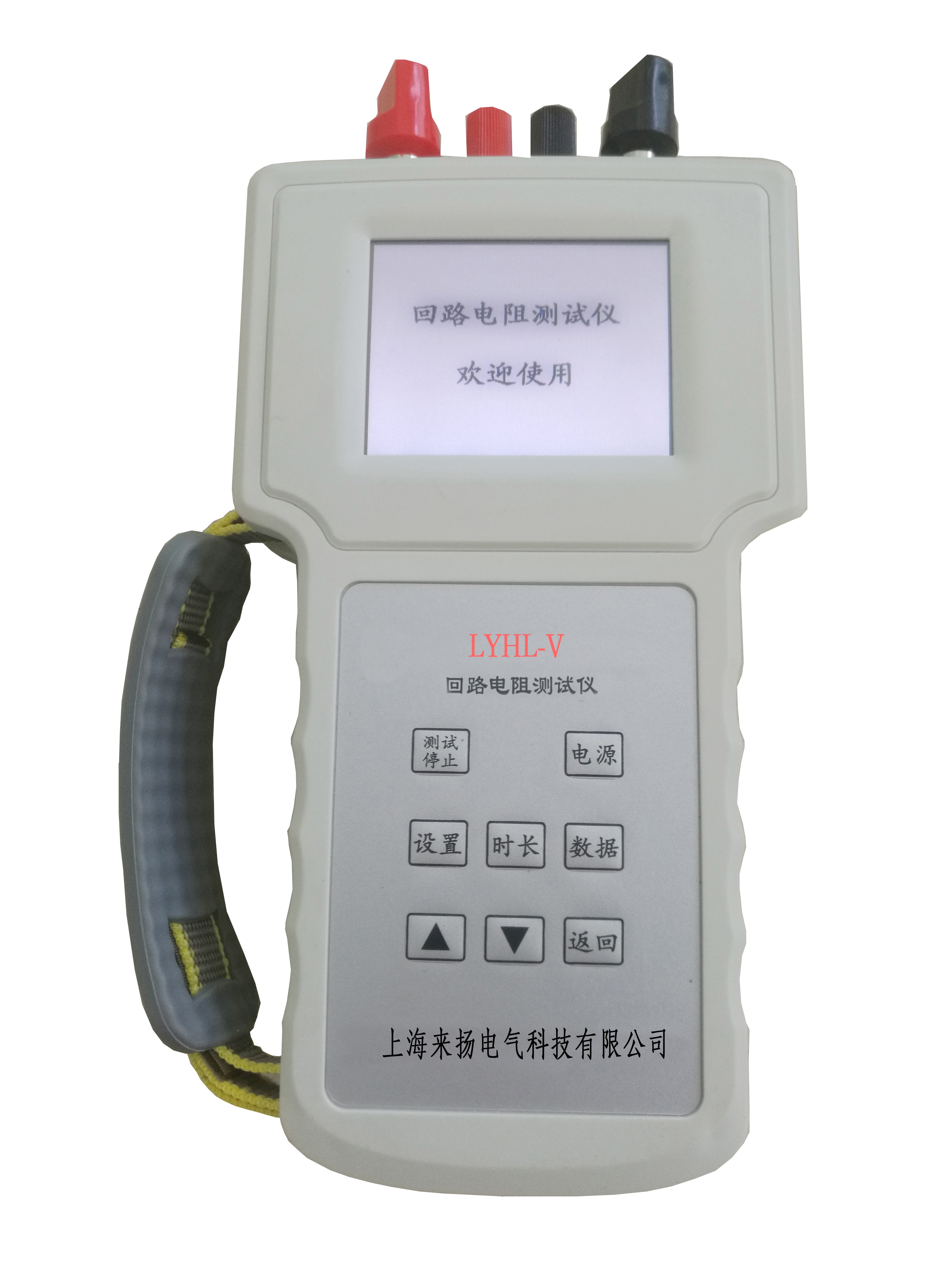

我公司开发的手持式回路电阻测试仪，使用锂电池供电，外形小巧，携带方便，测试速度快，方便用户使用。输出电流大，输出时长*大可达60秒。广范适用各种电器开关的接触电阻，回路电阻，焊缝接触电阻的测量。

二、技术指标（LYHL-V电力每日要闻“手持回路电阻仪"快捷简便，性能稳定）

测试电流：100A。

量程： 0～2mΩ。

*小分辨率：0.1uΩ。

精度：±0.5% 读数± 5个字

输出时间：1秒、3秒、10秒、30秒、60秒

电池充电时间：8小时。

可存储数据100组。

充电一次可使用400次。

具备蓝牙通讯功能（选配）。

尺寸：240mm*150mm*40mm。

重量：1kg。

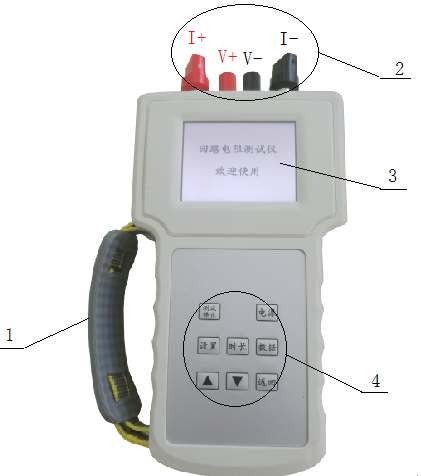

三、仪器介绍（LYHL-V电力每日要闻“手持回路电阻仪"快捷简便，性能稳定）

仪器把手：手持仪器，方便操作。

接线端子：

I+、I-：为电流输出端子，通过专用测试线为试品提供测试电流；

V+、V-：为采样电压输入端子。

液晶显示屏：显示操作设置，测试结果等数据。字体清晰，便于观察。

按键：执行各种操作，各按键具体功能请参照本说明“仪器操作"部分。

四、仪器操作（LYHL-V电力每日要闻“手持回路电阻仪"快捷简便，性能稳定）

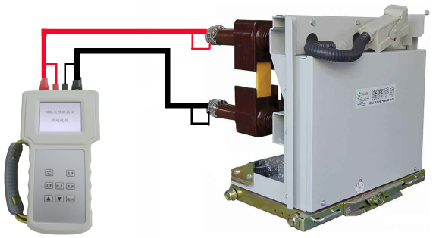

1、接线

将专用测试线按照颜色红对红，黑对黑，粗线接到对应的I+、I-接线柱扭紧，细线插入到V+、V-的插孔内，测试线另一侧与被测试品的两端可靠连接。

注意：一定要通过配套的专用测试线与被测试品连接，严禁通过自行配备的线缆连接被测试品，否则可能会由于电气参数不匹配造成仪器损坏！

2、开机

仪器测试线接好后，长按电源键，仪器开机，开机显示如下：

稍后显示如下：

3、测试

测试前，首先按时长键选择测试时长，即电源输出测试电流的持续时间，若第1次测量或并无经验值时，优先考虑较短时间。按时长键将循环显示以下几种备选方案: 1秒/3秒/10秒/30秒/60秒。

选择好时长后，按测试/停止开始测试，当过程显示100%后，说明测试完成，所显示的电阻值即为被测试品的电阻值。

测试过程中，可以按测试/停止键，人为停止测试。

按返回键，退出当前界面。

4、存储、查询数据

测试完成后，可以按数据键保存数据。

在初始界面，按数据键，数据显示界面如下：

文件名是以年月日时分秒的值来命名的，*新的数据显示在*上面，循环存储，不必删除数据。

5、时间设置

在初始界面，按设置键，进行系统时钟设置，用 ↑ ↓ 键改变数值，数据键横向移位光标，返回键保存退出。

五、仪器自检（LYHL-V电力每日要闻“手持回路电阻仪"快捷简便，性能稳定）

如果用户使用过程中，怀疑仪器故障，或怀疑测试结果不准确，可以用随仪器配备的标准电阻进行仪器自检。标准电阻如下图：

将标准电阻通过配套专用测试线接至仪器的接线柱上：

*将标准电阻上引出的两根电压线，插在仪器的V+,V-插孔内，注意颜色红对红，黑对黑。

*将红色专用测试钳夹在标准电阻上（红色电压线引出的那一侧），红色粗线接到仪器红色大接线柱I+上，连接牢固，红色细线悬空，不要接触导体。

*将黑色专用测试钳夹在标准电阻上（黑色电压线引出的那一侧），黑色粗线接到仪器黑色大接线柱I-上，连接牢固，黑色细线悬空，不要接触导体。

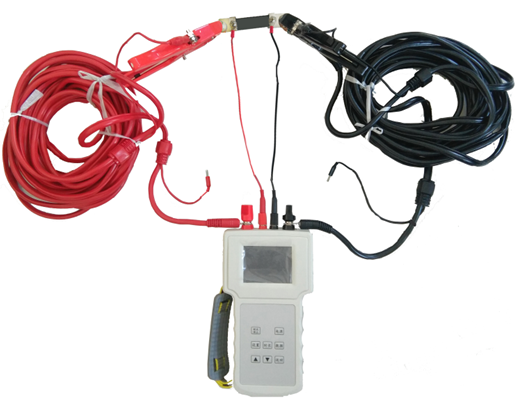

接线示意如下图：

注意：一定要通过配套的专用测试线与标准电阻连接，严禁通过自行配备的线缆连接标准电阻，否则可能会造成仪器损坏！

按照正常测试步骤测试标准电阻的阻值，测试结果若与标准电阻上标明的阻值相符，说明仪器状态正常，可以继续使用。
