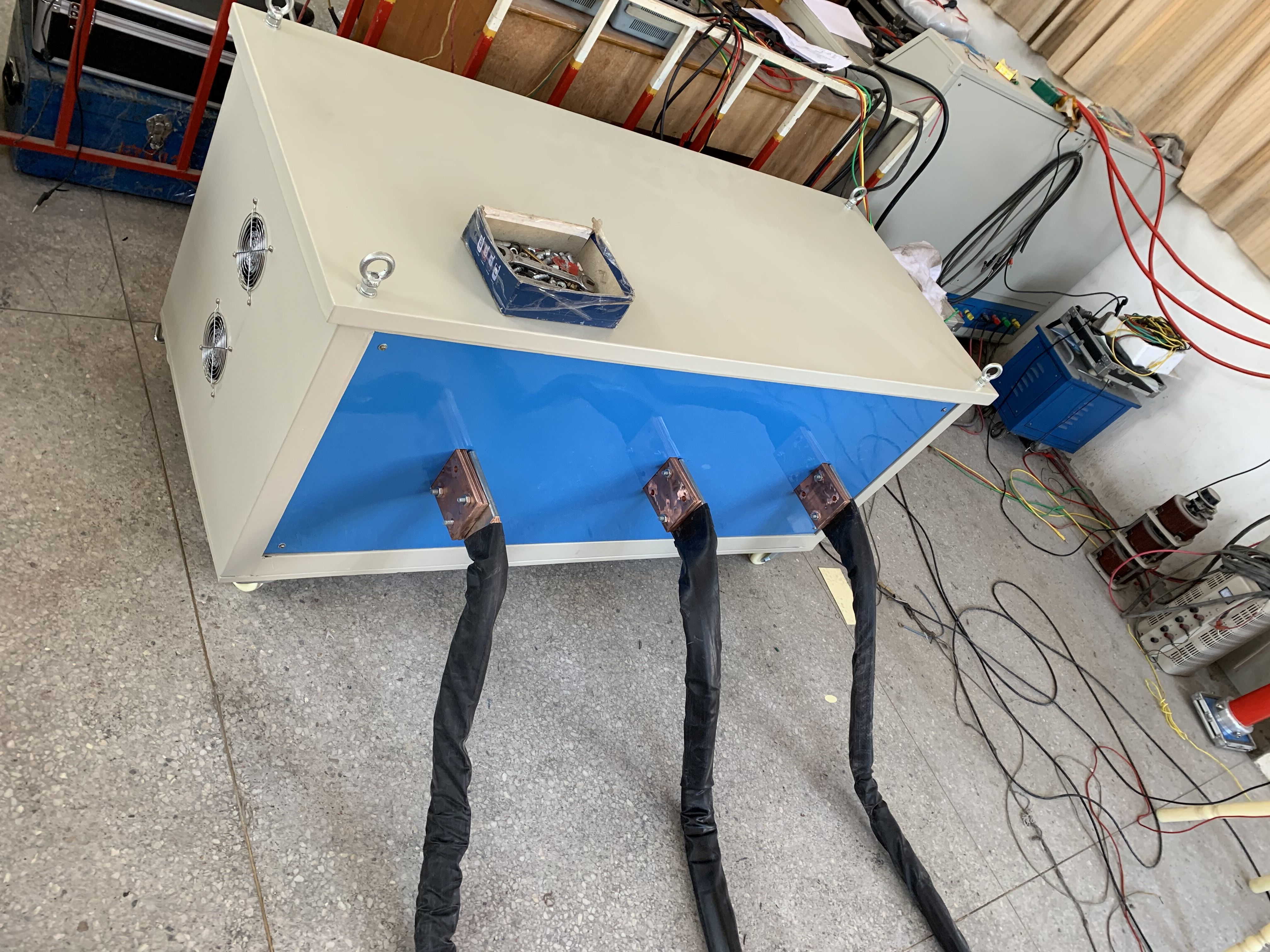

一、概述：（LYSL-V-4000A电力建设新产品“触摸屏大电流温升试验装置"多规格产品满足您的不同需求）

LYSL-V-4000A三相大电流温升试验装置是根据电力部门和工矿企业在做开关，电流互感器和其它电器设备作电流负载试验及温升试验而专门设计制造的专用设备。

本装置采用分体式结构，控制台采用智能全自动控制电流输出，嵌入式系统彩色触摸屏控制，电流输出为全闭环系统，在持续输出过程中会自动调节电流大小以靠近设置电流，以使三相电流平衡。

本装置具有输出电流无极调整，电流上升平衡、负荷变化范围大、工作可靠、操作简便、安全等特点。是工矿企业进行升流或温升试验较理想的设备。

二、使用环境条件：（LYSL-V-4000A电力建设新产品“触摸屏大电流温升试验装置"多规格产品满足您的不同需求）

1．周围空气温度：

*高温度：+45℃       *低温度：-25℃

*大日温差：35k       日照强度：0.1w/cm2

2．海拔高度：2500m以下

3．相对湿度：不大于90 %

4．安装放置地点平坦，电抗器安装倾斜度不小于50 。

5．设备试验现场地不小于12m2。

三、技术参数：（LYSL-V-4000A电力建设新产品“触摸屏大电流温升试验装置"多规格产品满足您的不同需求）

升流器技术参数

1、额定容量：60KVA

2、相数：三相

2、输入电压：380V

3、输入电流：91.6A

4、输出电压：8.7V

5、输出电流：4000A

6、阻抗电压：8%

7、空载电流：10%

8、冷确方式：风冷

9、运行时间：8小时

10、外形尺寸：1650mm×850mm×650mm

11、重    量：655kg

四、控制台技术参数（LYSL-V-4000A电力建设新产品“触摸屏大电流温升试验装置"多规格产品满足您的不同需求）

1、额定容量：90KVA

2、输入电压：400V

3、输入电流：136A

4、输出电压：0-430V

5、输出电流：120A

6、表头精度：1%

7、显示方式：屏显

8、调压方式：自动

9、外形尺寸：1360mm×960mm×1280mm

10、重    量：480kg

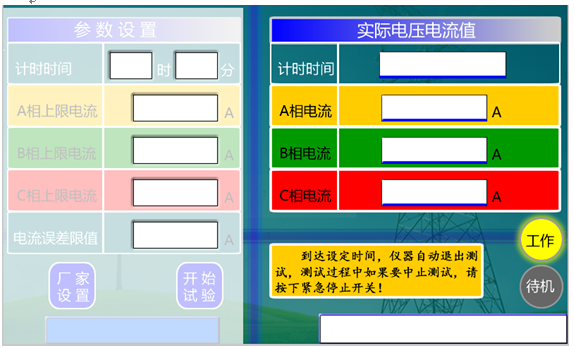

显示屏参数设置主界面

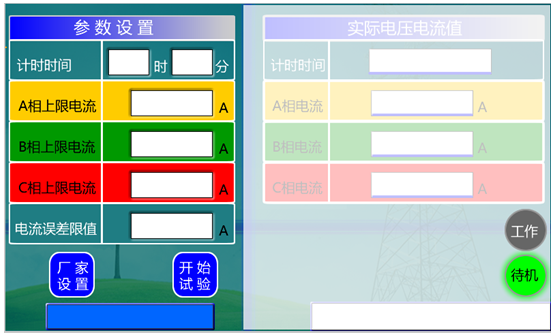

显示屏升流测试主界面

六、操作步骤：

1、设备建议有良好接地，将试验连接线接好。

合上电源，打开钥匙开关，电源指示灯亮，表示控制台已接通电源。

3、三相电流*大设置电流4000A，测试时间*大24小时。根据需要设定好试验电流和试验时间。

4、电流误差限值是电流需要调整的*大值，如设置20A，A/B/C三相上限电流设置为2000A，那么当电流升到2000A之后，当电流波动超过1980-2020A时，仪器会自动调整超出限值的相电流。

5、设置好电流以及电流保持时间，抬起急停开关，点击“开始试验"并确定，开始升流，到达设定电流即开始保持（如果急停开关未抬起控制台不工作）。

6、试验过程中如有特殊情况，按下紧急停止开关即可停止试验。

7、电流到达后，时间自动计时，计时过程中控制台自动进行微调，使三相电流达到平衡。

8、时间到达后，控制台自动降压回零并切断输出。屏幕显示试验结束。

9、如需打印，点下显示屏中的打印键即可打印试验结果。

7、试验完毕，将功率开关关闭，切断工作电源。
