一、硬件介绍（LYDJ4000电力建设新产品“三相电能校验仪"解析和详细介绍）

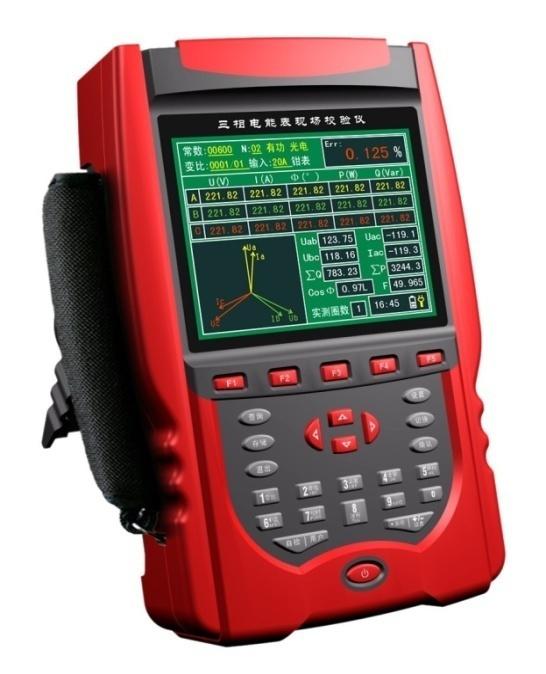

1.1  校验仪外部结构

1.2  顶部面板结构介绍（LYDJ4000电力建设新产品“三相电能校验仪"解析和详细介绍）

顶部面板图

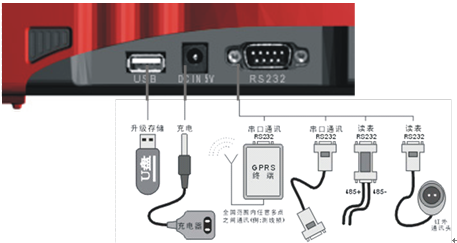

1.3  右侧面板结构介绍（LYDJ4000电力建设新产品“三相电能校验仪"解析和详细介绍）

1.4  背面介绍（LYDJ4000电力建设新产品“三相电能校验仪"解析和详细介绍）

1.5  配件清单

标准配置：

主机1台、电能表校验系统管理软件1套（光盘）、5A钳表ABC相各1只、电压/电流鳄鱼夹10个、电压（电流）测试线1套、脉冲采集线1条、光电采样器1个、端子充电线1条、PC通讯线1条、《使用说明书》1本、《出厂检验报告》1张、仪器箱1个。

选配件：

20A钳表、100A钳表、500A钳表、1000A钳表、1500A钳表、红外通讯头、多功能读表头、U盘、电源适配器、微型打印机、手动开关、条码扫描枪、铅封读卡器、仪器箱、IPII光电头、TPGS08靠架

二、使用入门（LYDJ4000电力建设新产品“三相电能校验仪"解析和详细介绍）

2.1  主要功能介绍

校验所有电能表电能误差，校核各种电能表常数；

同时校验同一回路中的主副表或同一回路中的有功、无功表；

校验电压、电流、功率、功率因数、相位和频率等电工仪表和变送器；

测量现场各相电参数指标（U、I、P、Q、Φ、F），同时测量并显示三个电压/电流的波形；

自动检测钳表误差变化，各相之间互相自检，保证钳表和仪器的长期精度稳定性；

测量TA变比，测量 PT、CT 二次负荷；

选配 100A、500A、1000A 钳，直接测量低压计量综合误差；

测量三相电压、电流的 2～51 次谐波，并可存储全部谐波数据；

在四个相限识别任意种电能表错误接线，显示任意接线的六角图，能识别IB接入与TV、TA极性接反的情况，还可作为六角图查线培训使用；

配各类条码扫描枪，将电能表条码扫描并存储到仪器中；

直接读取多功能电能表数据、测量各种电能表走字误差；

电池供电、在线取电、外接电源等多种供电方式选择；

支持小于5mA小电流测试，方便首检无负荷时接线识别；

可通过U盘、串口、蓝牙等升级软件下载校验数据，可与 PC 机进行通讯；

配专用电能表管理系统软件，实现无纸化办公；

存储全部测量数据，包括工作参数，方便事后分析。

2.2  主要特点

采用数字真无功测量技术，测量不受电压电流不平衡、相角不对称、频率变化等影响，准确度达千分之一；

采用高速高精度数字乘法器，同时测量有（无）功功率、电压、电流、频率、相位等全部参数，并对全部参数进行软件修正；

高亮度、高清晰度、高分辨率5.7＂（320*240）TFT彩色液晶显示，T9汉字输入法；

宽工作电源AC 57.7～480V，在 -20℃～+40℃ 的温度范围内保证电能的准确性；

无电位器，提高了系统的稳定性和可靠性，全部防止仪器因运输等外界原因造成误差改变；

电压自动换档 30～480V、电流直接输入 5A；

带 0.2 级 5A 钳表，已含开合不重复性误差、接触误差、外界磁场干扰误差、角差等；

高精度塑胶模具机箱设计，轻巧美观，方便各类现场校验。
