一、简介（LYJYXT3000电力行业新产品“变压器绝缘电阻在线监测报警系统"功能简述）

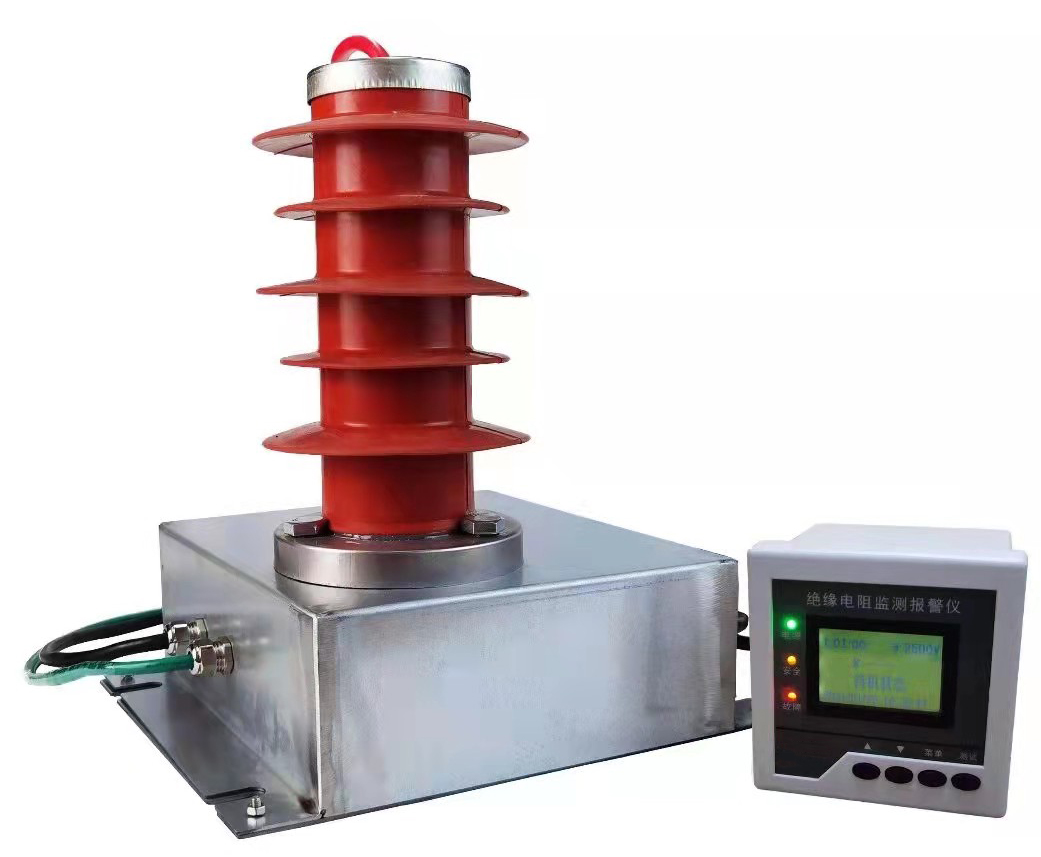

LYJYXT3000绝缘电阻在线监测报警仪用于电动机、发动机、变压器、电缆、电力电容等设备的绝缘电阻在线监测报警。仪器由测量电路部分、显示控制部分组成。测量电路安装在不锈钢金属壳体内，高压输出L线与测量电路之前通过高压隔离再整体灌封，在线安装后，被测试对象的高压不会对仪表造成损坏，测量电路部分可以安装在配电柜内，其不锈钢金属壳体设计有4个安装固定卡槽；显示控制部分安装在配电柜柜门上(开孔86mmx86mm)，方便操作观察。

仪器选用了大规模集成电路与诸多精密高压电子元件，测试电压有2500V或5000V可选，绝缘电阻测量范围0.01MΩ~2.5TΩ。具有液晶显示、数据存储、数据查询、绝缘阻值过低报警、自动锁机（报警时输出一个220V控制信号去控制被测设备的电源；或电电气设备运行时，通过高压断路器的辅助触点闭锁本仪器，仪器不工作，当电气设备退出运行时，仪器自动测试电气设备的绝缘电阻，当检测的绝缘电阻不合格，仪器声光报警，不允许高压电气设备投入运行）、远程监控（显示控制器背面设计有RS485Modbus通讯接口，提供协议供二次开发）等功能。仪器同时具有吸收比和极化指数测试功能。整机测量精度高、操作便捷、安装方便、性能稳定可靠、抗干扰能力强。还具有防震、防尘、防潮结构，是电力、矿山、油田、江河排灌等大型电力设备绝缘电阻在线监测的智能仪表。

二. 技术规格（LYJYXT3000电力行业新产品“变压器绝缘电阻在线监测报警系统"功能简述）

三. 结构（LYJYXT3000电力行业新产品“变压器绝缘电阻在线监测报警系统"功能简述）

1、高压测量L线         2、G线（绿色）  3、E线（黑色）

4、显示控制器                   5、显示控制器与测量电路的连接线

6、220V控制线（输出1个220V控制信号）         7、电源线

8、不锈钢外壳（内置测量电路）     9、安装卡槽（4个）

显示控制器背面结构：

10、485通讯接口（二次开发用）    11、与测量电路的连接口
