一、简介（LYQB9000电力行业使用设备“钳式大开口高压电流表"可靠耐用的品质）

由超大口径的钩式检测仪、无线接收器、伸缩绝缘杆等组成。钩式检测仪铁芯采用新材料：轻便、精度高、量程广、线性度好。连接伸缩绝缘杆，能在线测试60kV以下的裸导线或汇流母线，或110kV以下具有安全绝缘外皮的线缆之漏电流、电流、频率、负荷等，特别适用于井下、野外多芯粗电缆的漏电巡查，变压器负荷检测。无线接收数据直线距离约80米，电流量程为AC 0～6000A或0～20000A可选，测量导线或电缆最大外径Ф168mm，可测量母排最大尺寸168mm×245mm。

钩式检测仪可以挂在线路上测试，节省操作人员体力。接收器采用3.5寸真彩液晶屏，图形界面显示，直观清晰。绝缘杆轻便、具有防潮、耐高温、抗冲击、高绝缘、可伸缩等特点。仪表还具有数据保持、数据存储等功能，广泛应用于变电站、发电厂、工矿企业以及检测站、电工维修部门进行电流检测和野外电工作业等。

二、型号区别（LYQB9000电力行业使用设备“钳式大开口高压电流表"可靠耐用的品质）

三、技术规格（LYQB9000电力行业使用设备“钳式大开口高压电流表"可靠耐用的品质）

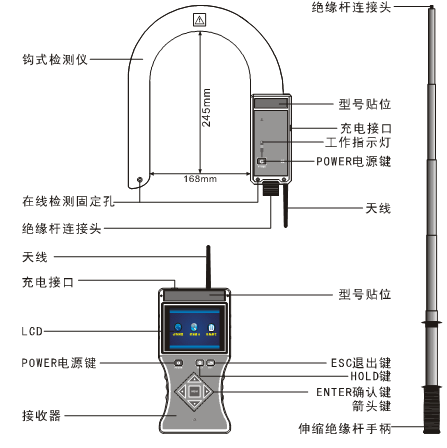

 四、结构（LYQB9000电力行业使用设备“钳式大开口高压电流表"可靠耐用的品质）

五、操作（LYQB9000电力行业使用设备“钳式大开口高压电流表"可靠耐用的品质）

1．基本操作

接收器和钩式检测仪都是按POWER键开关机。

检测仪开机后LED指示灯亮，进入测试模式。若开机后LED慢闪，检测仪电池电量不足，需要充电，充电时LED快闪。开机15分钟后LED持续慢闪， 提示检测仪将自动关机，此时按POWER键检测仪能继续工作。

接收器开机后，LCD显示，按上下箭头键可以调节LCD背光亮度。接收器开机15分钟后LCD闪烁，提示接收器将自动关机，此时按POWER键接收器能继续工作。

按HOLD键锁定并存储数据，锁定数据时HOLD符号指示，仪表可以存储9999组数据。

按箭头键键移动光标或查阅数据，左右箭头键选择步进值5、10、100，1000上下箭头键查阅所存数据。

按ENTER键确认进行当前操作。

按ESC键退出当前目录返回上级菜单。

进入数据删除模式，选择“是"按ENTER键确认删除存储的所有数据，数据删除后将不能恢复，请谨慎操作。

2．测试

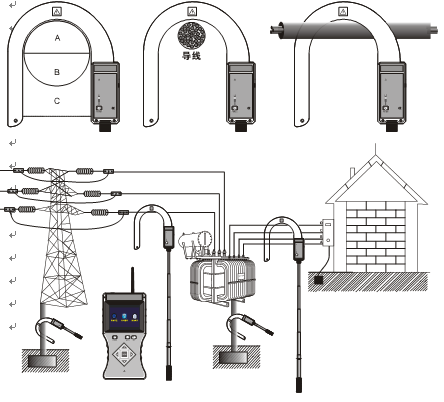

检测仪挂在导线上，让导线处于检测仪的A区，如下图。A区无位置误差；B 区位置误差约增加0.2%；C区位置误差约增加2%。

多芯电缆漏电巡查方法：检测仪钩在电缆上，沿线巡查，若接收器由有较大电流显示突变为很小电流或无电流显示，该点即为电缆漏电点。

● 把火线零线（2根线）一齐钩住即测量单相电器设备的漏电流。

● 把地线（1根线）钩住即测量设备该接地线的漏电流。

● 把三相四线（4根线）一起钩住即测试总漏电流。

● 把主线（1根线）钩住即测量该主线路的电流。
