一、综合校验装置（时间测量部分）（LYGKC-1000电力行业使用设备“高压开关测试仪校验装置"特点及性能介绍）

1、概述：

本仪器能产生高精度、宽范围的定时信号，并能模拟高压断路器的动作，可用于校验和检测高压开关测试仪的时间基准及时间测量功能。

2、主要技术指标和使用条件：

2.1 本装置有12路触头输出，可同时模拟12个高压断路器触头。

2.2 高压断路器合闸或分闸时间可在 0.01－800mS范围内任意设置。

2.3 分辨率：10微秒。

2.4 精  度：0.01%。

2.5 弹跳脉冲个数可在  0－20 个范围内任意设置。

2.6 支持不同期测试。

2.7 支持内部触发、外部触发、有源触发、无源触发。

2.8 环境温度：10－30度

2.9 环境湿度：小于85％

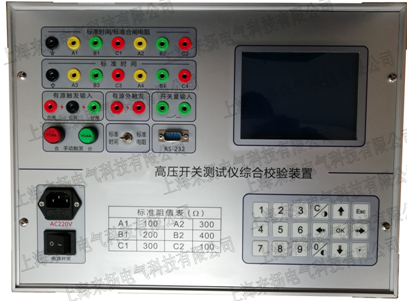

3、时间校准装置外观结构：（LYGKC-1000电力行业使用设备“高压开关测试仪校验装置"特点及性能介绍）

4、工作原理简介：（LYGKC-1000电力行业使用设备“高压开关测试仪校验装置"特点及性能介绍）

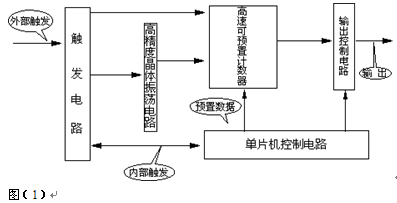

时间校准装置电路划分为：触发电路、高速可预置计数器电路、高精度晶体振荡电路、单片机控制电路、输出控制电路，如图（1）所示。

4.2 该时间校准装置的特点是：

4.2.1 实时性强，装置努力做到了触发实时，计数实时，输出实时。为了能实现实时，触发环节采用恒流触发，计数环节采用高速可编程逻辑电路构成同步计数器，保证计数输出和基准脉冲同步，输出电路电路采用晶体管模拟。

4.2.2 采用24M高精度石英晶振，保证基准脉冲的精准性和稳定性。

5、面板主要部分说明：（LYGKC-1000电力行业使用设备“高压开关测试仪校验装置"特点及性能介绍）

5.1  12路断口时间：

模拟高压断路器12路触头输出，前6路A1，B1，C1，A2，B2，C2与金属接地柱共地，后6路A3，B3，C3，A4，B4，C4与黑色插孔共地，称之为虚地。如果要同时测量12路，则要保证两个地相连。

5.2  6路合闸电阻：

可模拟带合闸电阻的高压开关动作，仪器内置合闸电阻的投切电阻，电阻值分为100欧，200欧，300欧，300欧，400欧，100欧姆。（阻值可定制）

5.3有源触发输入：

由被校验的高压开关测试仪提供触发电压，输入触发电压的范围为：DC20－280伏。(仪器对应的)

5.4有源外触发：

由被校验的开关测试仪或者多功能测试台提供触发电压，输入触发电压的范围为：DC12~150伏左右。用来触发装置。

5.5 开关量输入（无源外触发）：

   由被试品输出开关量给装置（*好是电子开关，普通刀闸会有弹跳，导致装置重复动作），主要用于检测有时间测试要求的其他设备和本装置送检使用。

使用具体说明：

接好高压开关测试仪和LYGKC-1000校验装置的地线和两者之间相关的测试线。然后开机后显示界面如下：

按键盘上的【确定】键进入，如下图示：

 按键盘上的【确定】键进入预设的时间调整，用上下键选择需要更改的预设时间值，直接按数字键。选择完毕后按【确定】键保存当前相的设置。然后进入下一相需要更改的预设时间值，全部更改完毕后按【Esc】键退出当前的设置。就可以开始测试了。关于设置方法也是一样。

具体接线：LYGKC-1000校准装置红色接线柱接高压开关测试仪内部直流输出电源的合闸+，黑色接线柱接电源—，绿色接高压开关测试仪内部直流输出电源的分闸+。仪器断口线与校准装置对接。（武汉大洋或者有短路保护功能的仪器，短路保护必须先去掉。去掉方法是：按住向下键不放，重新开机，仪器屏幕提示“检测状态，无输出短路检查，释放按键继续"）

弹跳设置，具体方法和时间设定相同。合闸弹跳的弹跳次数设置为0-20次，分闸无弹跳，即弹跳次数必须为0，否则影响分闸测试时间。

观察LYGKC-1000屏幕下端的断口状态，如果是分，则此时直接操作被校准高压开关测试仪进行合闸测试（如果是合。则此时直接操作被校准高压开关测试仪进行分闸测试）， LYGKC-1000校准装置动作，等待几秒钟，被测试高压开关测试仪会出现相应的波形和时间、同期、弹跳等数据。注意：操作一次后，必须等到LYGKC-1000的端口状态变化了，才能再次操作测试，否则会出现错误。内有保护电路，不会损坏装置。

设置：触发方式：内触发

触发类型：有源触发

脉冲输入：节点输入

合闸电阻校准

操作方法：将面板上的开关拨到标准电阻位置。

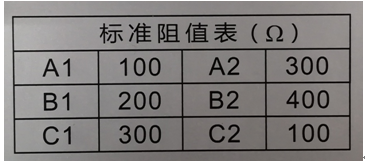

阻值表如图：

测试方法和时间测量一致。只看被试品的阻值测量值，测试时间为模拟时间。
